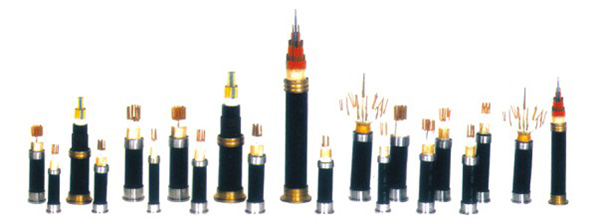

塑料绝缘控制电缆

依据标准:GB/T 9330-2008

本产品适用于交流额定电压U0/U为450/750V及以下的控制监控回路及保护线路和配电装置中电器仪表的连接线。有较好的屏蔽效果和抗干扰作用。

型号名称、规格

表1 产品型号及名称
型号名称芯数标称截面(mm2
PVCXLPE
KVVKYJV铜芯聚氯乙烯(交联聚乙烯)绝缘聚氯乙烯护套控制电缆2~610.5~10
KVVPKYJVP铜芯聚氯乙烯(交联聚乙烯)绝缘编织屏蔽聚氯乙烯护套控制电缆
KVVP22KYJVP22铜芯聚氯乙烯(交联聚乙烯)绝缘编织屏蔽钢带铠装聚氯乙烯护套控制电缆
KVVP2KYJVP2铜芯聚氯乙烯(交联聚乙烯)绝缘铜带屏蔽聚氯乙烯护套控制电缆
KVVP2-22KYJVP2-22铜芯聚氯乙烯(交联聚乙烯)绝缘铜带屏蔽钢带铠装聚氯乙烯护套控制电缆
KVV22KYJV22铜芯聚氯乙烯(交联聚乙烯)绝缘钢带铠装聚氯乙烯护套控制电缆
KVV32KYJV32铜芯聚氯乙烯(交联聚乙烯)绝缘细钢丝铠装聚氯乙烯护套控制电缆
KVVRKYJVR铜芯聚氯乙烯(交联聚乙烯)绝缘聚氯乙烯护套控制软电缆
KVVRPKYJVRP铜芯聚氯乙烯(交联聚乙烯)绝缘编织屏蔽聚氯乙烯护套控制软电缆

使用特性:

1、电缆敷设温度应不低于0℃;

2、PVC绝缘电缆导体的长期允许工作温度为70℃,短路时(最长持续时间不超过5S)电缆导体的最高工作温度为160℃;XLPE绝缘电缆导体的长期允许工作温度为90℃,短路时(最长持续时间不超过5S)电缆导体的最高工作温度为250℃;

3、电缆允许的弯曲半径:无铠装层的电缆,应不小于电缆外径的6倍;有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍,有屏蔽层结构的软电缆,应不小于电缆外径的6倍。
